Un régulateur abaisse la pression à l’entrée du réseau pour la rendre compatible avec les goutteurs et les conduites installés. Pour choisir son modèle et le placer correctement, vérifiez les caractéristiques de chaque élément, puis contrôlez la pression en fonctionnement.
Un régulateur de pression d’irrigation réduit la pression venant de la source d’eau afin de l’adapter aux lignes goutte à goutte. Il se place en amont des conduites à protéger, généralement après le filtre et l’appareil de commande, en respectant les indications des fabricants.
Son choix ne se fait pas à partir d’une valeur supposée valable pour tous les jardins. Il faut relever la pression disponible, consulter la plage de fonctionnement des goutteurs et des conduites, puis vérifier le résultat lorsque l’eau circule. C’est cette vérification qui permet de savoir si la pression convient réellement au réseau.
La pression correspond à la force avec laquelle l’eau circule dans les conduites. À l’arrivée, elle peut dépasser la plage admise par certains composants d’un réseau goutte à goutte. Un régulateur, aussi appelé réducteur de pression selon les modèles, abaisse cette pression en aval pour la rapprocher de la valeur prévue par le fabricant de la ligne ou des goutteurs.
Cette régulation contribue à protéger les conduites d’arrosage, les raccords et les éléments de distribution contre une pression excessive. Elle limite aussi les écarts de débit qui peuvent apparaître lorsque des goutteurs fonctionnent hors de leur plage prévue. Elle ne garantit toutefois pas un débit identique à chaque point : la longueur des lignes, leur diamètre, le nombre de sorties, les pertes de charge et le relief jouent également un rôle.
Le régulateur ne remplace ni un filtre ni une vanne. Il ne retient pas les particules, ne coupe pas l’eau et ne crée pas de pression si la source n’en fournit pas assez. Il ne corrige pas non plus un réseau sous-dimensionné. Si la pression à son entrée est trop faible lorsque plusieurs lignes débitent, sa sortie ne pourra pas atteindre la consigne demandée.
Pour comprendre le rôle d’un régulateur de pression, distinguez donc pression et débit. Une pression correcte ne suffit pas si l’arrivée d’eau ne fournit pas le volume nécessaire à toutes les lignes ouvertes. À l’inverse, un débit disponible important ne signifie pas que la pression convient aux goutteurs.
La première indication est la notice de la ligne goutte à goutte, des goutteurs et des raccords. Certains produits précisent une pression de fonctionnement, une pression maximale ou une plage dans laquelle leur débit est annoncé. Si la pression mesurée à l’arrivée dépasse la limite de l’élément le plus sensible, un régulateur adapté est nécessaire. La pression admissible la plus basse parmi les composants constitue un repère important.
Un régulateur est particulièrement à envisager lorsque le réseau est raccordé à une arrivée dont la pression varie, lorsqu’il alimente des lignes à goutteurs intégrés ou lorsque les composants indiquent explicitement qu’une réduction de pression est requise. Les systèmes alimentés par une pompe ou par gravité ne sont pas dispensés de contrôle : leur pression dépend de l’installation et peut varier selon le fonctionnement.
En revanche, n’ajoutez pas un modèle au hasard si la pression est déjà faible. Le régulateur crée une perte de pression et peut réduire encore la pression disponible en aval. Cela peut empêcher certains goutteurs, notamment les modèles autorégulants, de fonctionner dans leur plage prévue. Dans ce cas, examinez d’abord la capacité de la source, le débit demandé et la conception des conduites.
La nature de la ligne compte aussi. Une conduite PE nue, une ligne intégrant des goutteurs et un réseau de microtubes ne présentent pas nécessairement les mêmes exigences. Consultez les caractéristiques des lignes de goutte‑à‑goutte intégrées ou des autres éléments retenus, au lieu de transposer une consigne d’un système à un autre.
Pour placer un régulateur sur un réseau goutte à goutte, installez‑le avant les conduites et les goutteurs qu’il doit protéger, sur la conduite principale. Il doit être accessible pour inspection et placé dans le sens de circulation indiqué par une flèche sur le corps, si le modèle en comporte une. Un montage à l’envers peut empêcher son bon fonctionnement.

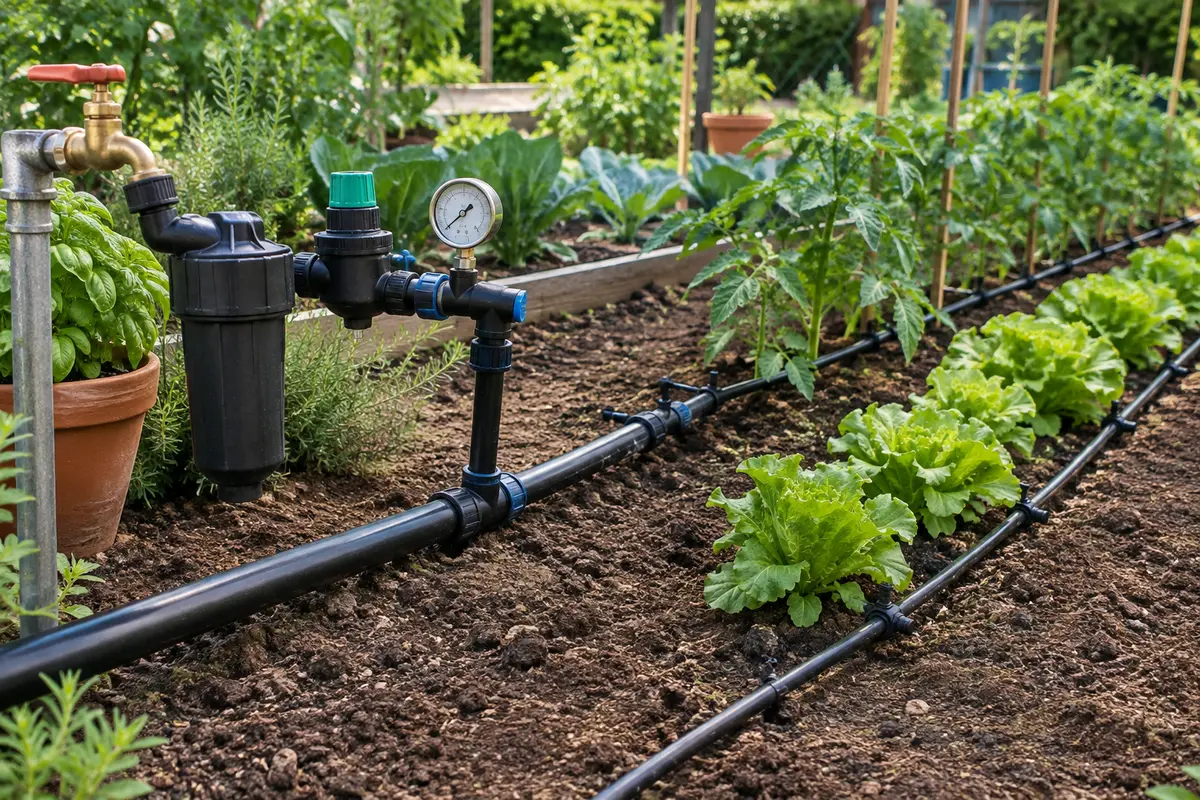

Dans une installation courante alimentée par un robinet, l’ordre est souvent le suivant : arrivée d’eau, dispositif de commande ou vanne, filtre, régulateur, conduite principale, puis lignes et goutteurs. Le filtre se trouve en amont du régulateur afin que les particules susceptibles d’en perturber le fonctionnement soient retenues avant son passage. Les filtres et régulateurs sont présentés dans le rayon filtration et pression.
Cet ordre n’est pas une règle universelle pour chaque équipement. Certains programmateurs exigent une position particulière, certains ensembles regroupent plusieurs fonctions, et les raccords peuvent imposer une configuration. Vérifiez les instructions de montage de chaque appareil. Si le filtre est placé avant le programmateur pour le protéger, assurez-vous que cette disposition est compatible avec la notice et que l’entretien du filtre reste facile.
Après le régulateur, vous pouvez installer un collecteur ou une conduite principale qui dessert plusieurs zones. Si chaque zone a des besoins ou des composants différents, la régulation doit correspondre à la zone concernée. Un seul régulateur placé avant un réseau commun ne permet pas nécessairement d’adapter séparément la pression de branches aux exigences distinctes.
Prévoyez un emplacement où le régulateur ne risque pas d’être écrasé, heurté ou enterré sous un sol difficile à ouvrir. Si vous comptez contrôler la pression, un raccord en T avec un manomètre en aval facilite la mesure sans déplacer les lignes. Les éléments exposés au gel doivent pouvoir être vidangés ou protégés selon les instructions du fabricant.
Stabilisez la pression de votre réseau goutte à goutte à 25 PSI grâce à ce régulateur compact à raccords filetés de 3/4 po.
Ramenez la pression de votre réseau à 1 bar pour alimenter une installation goutte à goutte adaptée.
Un régulateur se choisit en fonction de la pression d’entrée, de la valeur de sortie souhaitée, du débit qui doit le traverser et des raccordements. La valeur de sortie n’est pas une préférence esthétique : elle doit correspondre aux caractéristiques des conduites et des goutteurs, tout en restant dans les limites de chaque composant situé en aval.
| Point à vérifier | Information à rechercher | Pourquoi c’est important |
|---|---|---|
| Pression de sortie | Consigne fixe ou plage de réglage, dans la même unité que la notice de la ligne | Éviter une pression trop forte ou trop faible pour les goutteurs |
| Pression d’entrée | Plage admise et pression minimale nécessaire au fonctionnement | Vérifier que la source peut alimenter le régulateur |
| Débit | Débit minimal et maximal accepté par le modèle | Éviter les dysfonctionnements lorsque plusieurs lignes sont ouvertes |
| Raccordement | Diamètre, type de filetage et sens de montage | Assurer une liaison étanche et compatible avec le réseau |
| Environnement | Conditions d’installation et consignes d’hivernage | Limiter les risques de détérioration et faciliter l’entretien |
Comparez les valeurs de pression en veillant aux unités indiquées par les fabricants. Ne vous fiez pas uniquement au diamètre du raccord ou à l’apparence du corps : deux régulateurs de même format peuvent avoir des consignes de sortie et des capacités de débit différentes. Un modèle réglable n’est pas automatiquement préférable. Il demande un réglage précis et un contrôle, tandis qu’un modèle à consigne fixe doit correspondre à votre besoin sans possibilité d’ajustement.
Le débit admissible est un critère souvent négligé. Additionnez le débit demandé par les goutteurs ou les lignes susceptibles de fonctionner en même temps, selon la configuration de votre commande. Si le régulateur est trop petit pour ce débit, la pression en aval peut chuter et l’arrosage devenir irrégulier. Si vous ouvrez les zones séparément, dimensionnez‑le pour le débit maximal d’une zone, et non pour la somme de zones qui ne fonctionneront jamais simultanément.
Vérifiez enfin le type de raccordement. Le diamètre nominal ne suffit pas toujours à confirmer la compatibilité : il faut aussi vérifier le filetage, le sexe du raccord, le type de tuyau et la pression supportée par les pièces associées. La sélection de filtres adaptés à l’eau d’irrigation se raisonne de la même façon, en tenant compte des débits et de l’entretien.
Un réseau enterré discret, avec des goutteurs régulés en pression et protégés contre l’intrusion des racines.
Prolongez votre réseau Micro-Drip avec 15 m de tuyau souple et des goutteurs intégrés.
La pression des lignes d’irrigation se vérifie à partir des données du matériel, puis par une mesure sur le réseau en fonctionnement. Une pression relevée robinet fermé ne suffit pas à connaître les conditions réelles d’arrosage. Dès que l’eau circule, les pertes de charge dans le filtre, les conduites, les raccords et les dénivelés modifient la pression disponible.
Un manomètre se monte sur un point de mesure conçu pour cet usage, avec des raccords compatibles et une étanchéité adaptée. N’ouvrez pas une conduite sous pression pour y ajouter un appareil. Si vous n’êtes pas sûr de la procédure, faites réaliser le montage par une personne compétente. Le résultat doit être interprété avec la pression et le débit en service, et non comme une valeur isolée.
Si la pression en aval est trop élevée, vérifiez d’abord le sens de montage, la compatibilité du régulateur et son réglage éventuel. Si elle est trop faible, examinez la pression d’entrée en débit, l’état du filtre, le débit total demandé et les pertes sur la conduite. Un régulateur ne peut pas corriger une alimentation insuffisante. Pour des lignes longues, consultez aussi les recommandations relatives au diamètre des conduites et à la répartition des zones.
Avant toute intervention, fermez l’arrivée d’eau et dépressurisez la partie concernée. Préparez les composants dans l’ordre prévu, en vérifiant le sens de circulation, la compatibilité des filetages et la présence des joints requis. Évitez de forcer les raccords ou d’utiliser un outil qui déforme le corps du régulateur.
Au premier démarrage, les conduites peuvent contenir de l’air ou des résidus. Si le réseau le permet, rincez les lignes avant de vérifier le débit des goutteurs, puis refermez correctement les extrémités. Ne tentez pas de compenser un goutteur bouché en augmentant la pression : recherchez d’abord la cause, notamment un filtre sale, un débris ou un raccord obstrué.
Consignez le réglage retenu, la configuration des zones et les mesures réalisées en fonctionnement. Cette trace facilite les contrôles ultérieurs et aide à repérer une évolution. Après une modification du réseau, comme l’ajout d’une branche ou le remplacement de goutteurs, refaites les essais : le débit total et les pertes de charge peuvent avoir changé.
La première erreur consiste à choisir un régulateur selon une valeur générique trouvée pour un autre kit. Les produits n’ont pas tous les mêmes besoins. La seconde est de vérifier uniquement la pression statique, robinet fermé, puis de conclure que la ligne reçoit la bonne pression pendant l’arrosage. Enfin, un régulateur placé après la conduite qu’il doit protéger ne sert pas à protéger cette partie amont.
Inspectez périodiquement les raccords et le corps du régulateur, puis contrôlez le filtre à la fréquence adaptée à la qualité de l’eau et aux instructions du fabricant. Une baisse de débit sur une partie seulement du jardin oriente aussi vers un problème local, comme un bouchage ou une fuite. Si la pression reste instable malgré ces vérifications, ou si le réseau est alimenté par un équipement complexe, demandez conseil à un professionnel de l’irrigation.
En fin de saison, suivez les consignes du fabricant pour vidanger ou protéger le régulateur du gel. Une pièce remplie d’eau peut être endommagée par le gel, tout comme les conduites et les raccords. Au redémarrage, inspectez l’ensemble du réseau et refaites un essai avec les zones ouvertes dans leurs conditions habituelles.
Non. Il est nécessaire lorsque la pression disponible dépasse les limites des lignes ou des goutteurs, ou lorsque le fabricant le demande. Mesurez la pression et consultez les notices avant de choisir.
Dans une configuration courante, le filtre est placé en amont du régulateur afin de retenir les particules avant leur passage. Vérifiez toutefois les notices des appareils, qui peuvent imposer un autre ordre.
Comparez les caractéristiques des conduites et des goutteurs, puis mesurez la pression en aval du régulateur pendant que la zone fonctionne. Contrôlez aussi le réseau avec le débit prévu, car la pression peut varier lorsque plusieurs lignes sont ouvertes.
Non. Il réduit la pression en aval et ne peut pas créer de pression supplémentaire. Si la pression d’entrée est insuffisante en fonctionnement, vérifiez le débit de la source, le filtre, les conduites et le nombre de lignes alimentées.
Oui, si les zones ont des exigences compatibles et si le régulateur accepte le débit maximal qui le traversera. Si les lignes demandent des pressions différentes, une régulation séparée peut être nécessaire.
