Le diamètre d’une conduite PE se choisit d’après le débit qui la traverse, la longueur du parcours et la pression disponible à l’entrée du réseau. Pour éviter un réseau sous-dimensionné, il faut aussi distinguer les tronçons principaux des lignes d’arrosage et compter uniquement les zones qui fonctionnent en même temps.
Pour choisir le diamètre d’un tuyau PE d’irrigation, partez du débit que chaque tronçon doit transporter et de la longueur du parcours, puis vérifiez les pertes de pression avec les données du fabricant. Le nombre de lignes compte parce qu’il contribue au débit simultané demandé, mais il ne suffit pas à déterminer le diamètre à lui seul.
Ne confondez pas le diamètre du tuyau avec le débit des goutteurs. Le premier décrit une dimension de la conduite ; le second, une quantité d’eau délivrée par un émetteur pendant un temps donné. Un réseau bien dimensionné relie ces deux données sans supposer que des goutteurs plus nombreux nécessitent automatiquement un tuyau d’un diamètre donné.
Commencez par dessiner le réseau, même sommairement. Repérez le robinet ou la pompe, le filtre, les vannes, les conduites principales et secondaires, puis chaque rangée ou groupe de plantes. Indiquez la longueur de chaque tronçon et les différences de niveau. La longueur d’un réseau en tuyau PE ne se résume pas à la distance entre le point d’eau et le jardin : les dérivations et les parcours jusqu’aux extrémités doivent également figurer sur le plan.
Relevez ensuite les caractéristiques hydrauliques utiles. La pression mesurée robinet fermé ne dit pas à elle seule quelle pression restera lorsque l’eau circule. Il faut connaître le débit que la source peut fournir en fonctionnement, la pression disponible dans ces conditions et les exigences des goutteurs ou des lignes intégrées. Si l’alimentation vient d’une pompe, d’un puits ou d’un système soumis à des variations, vérifiez les caractéristiques de l’installation et, si nécessaire, demandez conseil à un professionnel.
| Donnée à relever | À quoi elle sert | Où la trouver ou la vérifier |
|---|---|---|
| Longueur de chaque tronçon | À estimer les pertes de pression sur le parcours | Sur le plan ou par mesure sur le terrain |
| Débit de chaque goutteur ou ligne | À calculer la demande d’une zone | Sur la fiche technique du produit |
| Nombre de lignes ouvertes ensemble | À déterminer le débit demandé à la conduite commune | Dans le scénario de programmation prévu |
| Pression disponible en fonctionnement | À vérifier que les émetteurs reçoivent une pression adaptée | Par mesure lorsque l’eau circule, ou auprès du fournisseur de l’installation |
| Diamètres et raccords déjà en place | À garantir la compatibilité des assemblages | Sur le tuyau et les fiches des raccords |
La pression et le débit sont liés, mais ne sont pas interchangeables. Une source peut afficher une pression statique élevée tout en fournissant un débit insuffisant dès que plusieurs lignes sont ouvertes. Pour obtenir une mesure représentative, contrôlez l’installation en situation de fonctionnement, avec la configuration prévue.
Une conduite souple de 25 m pour créer la ligne principale de votre réseau goutte à goutte.
Composez un arrosage adapté à vos plantations grâce à cette couronne de tuyau non percé de 100 m.
Pour une zone alimentée par des goutteurs, additionnez les débits des émetteurs qui fonctionneront simultanément. Si leurs débits diffèrent, additionnez chaque valeur réelle plutôt que de multiplier un débit moyen approximatif par le nombre de goutteurs. Pour une ligne de goutte‑à‑goutte intégrée, utilisez le débit indiqué pour le modèle choisi et tenez compte de sa longueur ainsi que de l’espacement entre émetteurs, selon les données disponibles.
Exemple de calcul avec des valeurs fictives, uniquement pour illustrer la méthode : si une zone comporte 24 goutteurs débitant chacun 2 litres par heure, sa demande théorique est de 24 × 2, soit 48 litres par heure. Ce résultat ne constitue pas un diamètre conseillé. Il indique seulement le débit à transporter vers cette zone, avant de tenir compte de la pression, des pertes de charge, des raccords et des éventuelles autres branches ouvertes.
Pour chaque tronçon, comptez les besoins situés en aval. La conduite commune en amont transporte la somme des débits des branches qui fonctionnent ensemble. Après une dérivation, chaque branche ne transporte que la demande de la zone qu’elle alimente. Si le programmateur ouvre les zones l’une après l’autre, dimensionnez la conduite commune selon la zone la plus exigeante en débit, et non selon la somme de toutes les zones. Si plusieurs zones peuvent fonctionner en même temps, additionnez leurs besoins.
Le débit d’une conduite d’irrigation n’est donc pas le débit d’un goutteur isolé. Il correspond au volume que le tronçon doit acheminer pendant une durée donnée, pour l’ensemble des émetteurs situés en aval et actifs simultanément. Cette distinction évite deux erreurs opposées : sous-estimer une conduite commune en oubliant plusieurs branches, ou la surdimensionner en additionnant des zones qui ne fonctionneront jamais ensemble.
Pour une ligne intégrée, ne transposez pas automatiquement le calcul d’une rangée équipée de goutteurs rapportés. Les caractéristiques de la ligne, notamment le débit des émetteurs et leur espacement, déterminent sa demande. Pour comprendre les différences d’usage, consultez notre guide sur la ligne intégrée et le tuyau PE nu.
Le diamètre affiché pour un tuyau en polyéthylène peut désigner son diamètre extérieur, tandis que l’eau circule dans le diamètre intérieur. Ce dernier dépend notamment de l’épaisseur de paroi. Vérifiez toujours la convention utilisée dans la fiche du tuyau : deux conduites indiquées avec une même mesure extérieure peuvent ne pas offrir la même section intérieure si leur construction diffère.
La compatibilité des raccords se vérifie généralement à partir des dimensions et du type de tuyau prévus par leur fabricant. Ne choisissez donc pas un raccord d’après le seul diamètre intérieur calculé. Contrôlez la référence dimensionnelle du tube, le type de raccord et la plage de dimensions acceptée. Pour les assemblages, notre guide explique comment sélectionner un raccord à compression pour tuyau PE.
En circulation, l’eau rencontre une résistance. Les pertes de pression augmentent avec le débit et la longueur, et varient avec le diamètre intérieur, le matériau, les coudes, les tés, les filtres, les vannes et les autres accessoires. Un tuyau plus large réduit généralement les pertes dans le tronçon, mais il ne crée pas de débit supplémentaire à la source et ne corrige pas une pression insuffisante en amont.
Le diamètre ne règle pas non plus, à lui seul, la régularité des apports. Un émetteur a une plage de pression de fonctionnement et un débit nominal indiqués par son fabricant. Si la pression varie trop le long d’une ligne, les goutteurs les plus éloignés peuvent délivrer différemment de ceux proches de l’alimentation. Les goutteurs autorégulants peuvent répondre à certaines configurations, mais ils doivent eux aussi être utilisés dans les conditions prévues par leur fiche technique.

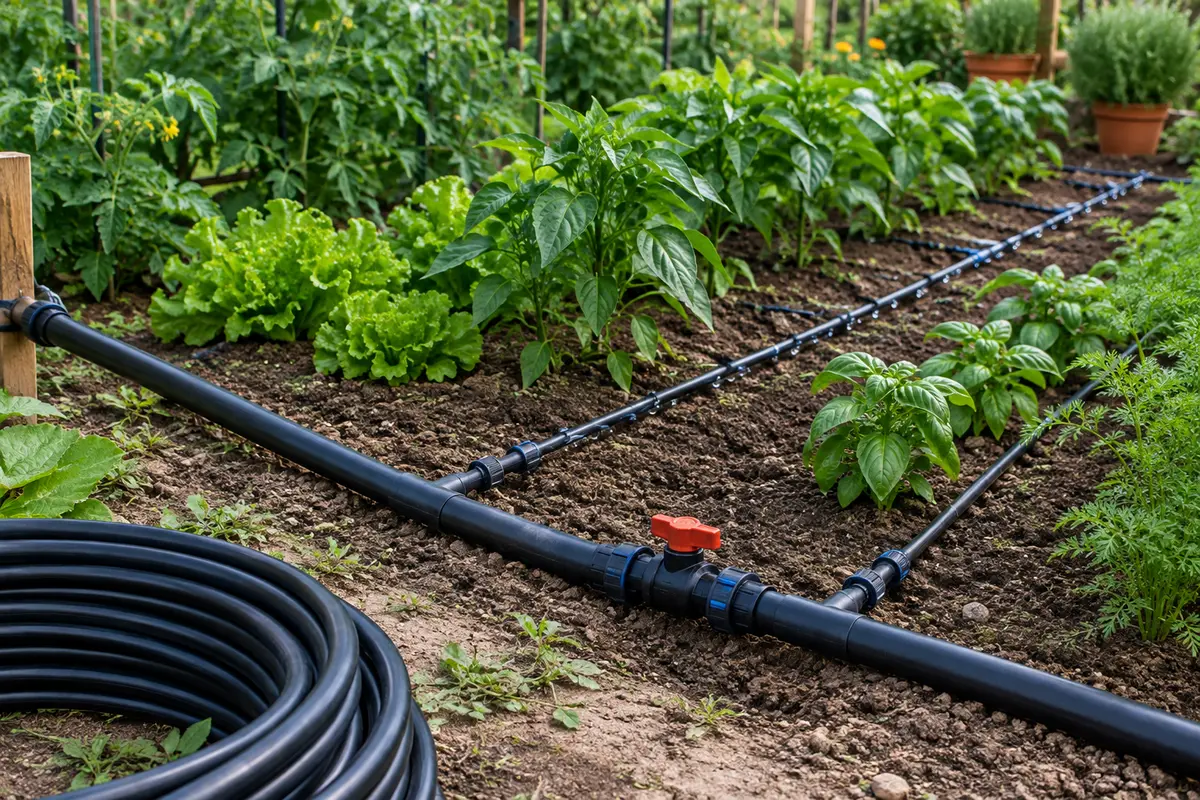

La conduite principale rassemble souvent les besoins de plusieurs zones avant leur séparation. Elle peut donc transporter un débit supérieur à celui de chaque branche. Les conduites secondaires alimentent une rangée, une haie ou un groupe de lignes : leur demande dépend des émetteurs qu’elles desservent et de la longueur de leur parcours. Il est normal que ces tronçons n’aient pas tous le même diamètre.
| Type de tronçon | Débit à considérer | Point de vigilance |
|---|---|---|
| Conduite principale avant les dérivations | La somme des zones ouvertes simultanément en aval | La longueur commune et les pertes créées par les accessoires |
| Conduite secondaire après une dérivation | Le débit de la zone ou des lignes qu’elle alimente | La longueur de la branche et le débit total des émetteurs en aval |
| Ligne de goutte‑à‑goutte | Le débit propre à la ligne, selon ses caractéristiques et sa longueur | La pression requise et les limites de longueur indiquées par le fabricant |
| Microtube alimentant un pot ou un goutteur | Le débit des émetteurs raccordés à ce départ | La longueur, le diamètre du microtube et l’équilibre entre départs |
Le nombre de lignes n’est donc pas une règle de conversion directe vers un diamètre. Dix lignes courtes équipées de peu d’émetteurs peuvent demander moins de débit qu’un petit nombre de longues lignes fortement équipées. À l’inverse, de nombreuses lignes ouvertes ensemble peuvent imposer un débit élevé dans la conduite commune, même si chacune prise séparément reste modeste.
Dans un réseau à plusieurs zones, des vannes placées aux bons endroits permettent d’isoler une partie du circuit et de définir quelles branches fonctionnent simultanément. Le diamètre se raisonne alors par tronçon, en suivant le débit qui circule à cet endroit. Les vannes de ligne adaptées à l’irrigation peuvent faciliter cette organisation et l’entretien.
Une fois les débits et les longueurs relevés, choisissez le diamètre en vous appuyant sur les tableaux de dimensionnement du fabricant ou sur un calculateur hydraulique adapté. Il n’existe pas de diamètre universel valable pour toute longueur ou tout débit : la pression disponible, la topographie, les accessoires et les performances attendues des émetteurs changent le résultat. Le choix d’un tuyau PE pour l’arrosage doit donc être vérifié à l’échelle de chaque tronçon, pas seulement à partir de la surface du jardin.
Si les tableaux du fabricant ne couvrent pas votre configuration, ne choisissez pas « au jugé » en vous fiant seulement au diamètre d’un réseau voisin. Un installateur en irrigation ou un professionnel compétent peut vérifier les pertes de charge, en particulier pour une grande installation, une alimentation par pompe ou un terrain fortement pentu.
Fermez ou ajustez l’arrivée d’eau d’une ligne PE de 20 mm avec un robinet à serrage simple à poser.
Isolez une ligne d’arrosage en un geste et adaptez l’irrigation de vos plantations.
Un dimensionnement cohérent peut être compromis par une pose qui étrangle la conduite ou par des raccords inadaptés. Déroulez le tuyau sans le plier fortement, évitez les écrasements et vérifiez qu’aucun débris n’entre dans le réseau. Respectez les indications du fabricant concernant la pression de service, les températures et les conditions de pose. Les accessoires, dont le filtre et les vannes, doivent être choisis selon les besoins du système et posés dans le sens indiqué.
Avant de fermer les extrémités, rincez les conduites selon la procédure adaptée au matériel, puis mettez le réseau en eau progressivement. Examinez les jonctions, les dérivations et les points bas. Contrôlez ensuite le débit réel des lignes et des goutteurs, ainsi que la pression aux endroits représentatifs, si vous disposez d’un manomètre et des consignes de mesure correspondantes.
Une observation des extrémités aide à repérer un problème, mais ne remplace pas une vérification de pression. Si certains goutteurs délivrent moins que les autres, examinez aussi le filtre, les conduites bouchées, les raccords et la pression disponible avant de modifier le diamètre. Pour isoler une partie du circuit ou faciliter le rinçage, placez des vannes et des bouchons de fin de ligne en fonction de la configuration.
Le bon choix repose donc sur une chaîne de vérifications : demande des émetteurs, débit simultané par tronçon, longueur, pertes de pression, pression requise à l’arrivée et compatibilité des composants. Gardez le plan et les données techniques du réseau : ils seront utiles pour ajouter une ligne, modifier la programmation ou diagnostiquer une baisse de débit sans remplacer des pièces au hasard.
Non. Le débit annoncé d’un goutteur dépend du modèle et des conditions de pression prévues par son fabricant. Le diamètre du tuyau influence surtout le transport de l’eau et les pertes de pression dans le réseau.
Additionnez seulement les lignes qui fonctionneront en même temps. Si les zones sont commandées successivement, la conduite commune doit être vérifiée d’après la zone la plus exigeante, et non d’après la somme de toutes les zones.
Pas nécessairement : la désignation peut se rapporter au diamètre extérieur, tandis que l’épaisseur de paroi détermine le diamètre intérieur. Consultez la fiche technique du tuyau et vérifiez la compatibilité des raccords avec sa dimension de référence.
Non. Une conduite plus large peut réduire les pertes de pression sur son parcours, mais elle n’augmente pas la capacité de la source. Il faut vérifier le débit et la pression disponibles lorsque le réseau fonctionne.
Non. Il faut aussi connaître le débit des goutteurs ou des lignes intégrées, leur fonctionnement simultané, la longueur des tronçons et la pression disponible. Le dimensionnement se vérifie ensuite avec les données du fabricant.
