Pour assembler une conduite en polyéthylène sans erreur, vérifiez d’abord le diamètre extérieur du tuyau et la plage de compatibilité du raccord. La pression de service et la forme du branchement comptent tout autant : un raccord bien choisi doit correspondre à chaque extrémité et aux conditions réelles du réseau.
Pour choisir un raccord à compression pour tuyau PE, faites correspondre le diamètre extérieur réel de la conduite à la plage indiquée par le fabricant, puis vérifiez que la pression admissible du raccord convient au réseau. Déterminez ensuite la forme nécessaire : raccord droit, coude, té, réduction ou sortie filetée. Ces contrôles évitent les assemblages forcés, les fuites et les erreurs de branchement.
Un raccord à compression maintient généralement le tuyau grâce à une bague serrée dans un corps, tandis qu’un joint assure l’étanchéité. Les détails de montage varient selon les modèles : lisez la notice de la pièce et contrôlez la compatibilité de chaque extrémité avant de couper la conduite.

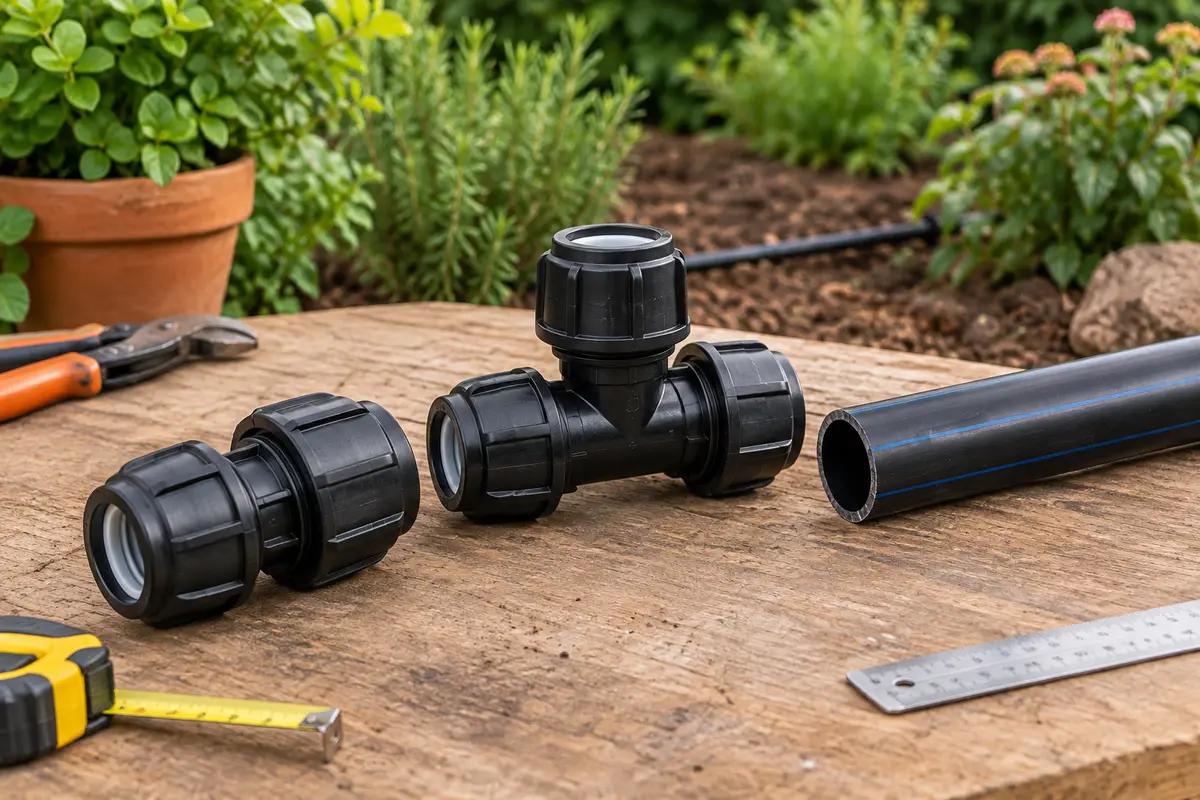

Un raccord à compression pour conduite en polyéthylène comporte le plus souvent un corps, un écrou, une bague de serrage et un élément d’étanchéité. En serrant l’écrou, la bague retient la paroi du tuyau et le joint se place contre la conduite ou dans le corps du raccord. La conception précise dépend du fabricant : ne supposez pas que toutes les pièces s’assemblent de la même façon.
Ce type de pièce sert à réunir des tronçons de PE ou à créer une dérivation dans un réseau d’irrigation. Il peut aussi proposer une extrémité filetée pour se raccorder à une vanne, à un filtre ou à un autre équipement. Dans ce cas, les deux côtés n’ont pas les mêmes critères : la partie compression se choisit selon le tuyau, tandis que le côté fileté doit correspondre au diamètre, au genre et au type de filetage de l’équipement.
Les raccords pour conduite d’irrigation se distinguent aussi par leur matériau, leur usage prévu et leur résistance aux conditions d’installation. Si la conduite est enterrée, exposée au soleil ou soumise à des variations de température, vérifiez que le raccord est adapté à cet environnement. La sélection des raccords et accessoires de ligne doit se faire à partir des caractéristiques des pièces, pas seulement de leur apparence.
Pour le côté compression, le critère essentiel est en général le diamètre extérieur du tuyau. Mesurez la conduite elle-même, et non son diamètre intérieur, puis comparez cette mesure aux indications figurant sur l’emballage ou la fiche du raccord. Les appellations commerciales peuvent varier : ne déduisez pas la dimension à partir du seul diamètre nominal, d’un ancien raccord ou d’une mesure approximative prise sur une pièce déformée.
Le diamètre d’un raccord pour tuyau PE doit correspondre à la dimension extérieure prévue par son fabricant. Certains raccords acceptent une plage de tolérance définie ; d’autres sont conçus pour une dimension précise. Un raccord trop petit ne doit pas être forcé sur la conduite. Un raccord trop grand risque de mal serrer le tube et de ne pas assurer une étanchéité fiable.
| Élément à comparer | Ce qu’il faut contrôler | Erreur à éviter |
|---|---|---|
| Tuyau PE | Diamètre extérieur mesuré et marquage du tube | Confondre diamètre extérieur, diamètre intérieur et appellation nominale |
| Entrée compression | Dimension ou plage de diamètres acceptée par le raccord | Choisir uniquement selon le diamètre annoncé d’un ancien raccord |
| Sortie filetée | Diamètre, type de filetage et pièce à connecter | Supposer que deux filetages de même diamètre sont interchangeables |
| Réseau existant | Dimensions des conduites, vannes et accessoires concernés | Assembler des pièces de familles différentes sans vérifier leurs spécifications |
Si le marquage du tuyau est encore lisible, relevez les dimensions et la désignation inscrites sur sa paroi. Une mesure au pied à coulisse peut aider à identifier le diamètre extérieur, mais tenez compte de l’ovalisation et des éventuelles déformations. Pour choisir la conduite elle-même, consultez aussi notre guide sur le diamètre d’un tuyau PE selon les besoins du réseau.
Vérifiez également que le raccord est bien prévu pour du polyéthylène. Une pièce conçue pour un autre matériau ou pour une autre famille de tuyaux peut avoir une géométrie de serrage différente, même si le diamètre paraît proche.
Une conduite souple de 25 m pour créer la ligne principale de votre réseau goutte à goutte.
Composez un arrosage adapté à vos plantations grâce à cette couronne de tuyau non percé de 100 m.
La pression d’un réseau en tuyau PE ne se résume pas à la pression disponible au robinet. Elle varie selon l’alimentation, la pompe éventuelle, les dénivelés, les pertes de charge et les organes de commande. Pour choisir un raccord, comparez la pression maximale admissible de la pièce avec la pression de service attendue dans la zone où elle sera installée.
Ne confondez pas la pression nominale du tuyau avec celle du raccord : les deux composants doivent être adaptés au même usage et le raccord ne doit pas constituer le point faible de l’assemblage. Tenez compte des conditions indiquées par le fabricant, notamment si la pression admissible change en fonction de la température ou du type de fluide.
La pression peut aussi connaître des variations lors de la fermeture rapide d’une vanne, du démarrage d’une pompe ou d’un changement de commande. Si le réseau présente des à‑coups, ou si la pression de l’alimentation est inconnue, mesurez‑la dans les conditions de fonctionnement. Un régulateur peut être nécessaire pour adapter la pression aux lignes d’irrigation, mais il ne remplace pas la vérification des caractéristiques du raccord.
Pour comprendre le rôle d’un régulateur dans un circuit d’arrosage, consultez notre article sur le placement et l’utilité d’un régulateur de pression. Le régulateur agit sur le fonctionnement du réseau ; il ne rend pas compatible un raccord qui ne correspond pas au tuyau.
Stabilisez la pression de votre réseau goutte à goutte à 25 PSI grâce à ce régulateur compact à raccords filetés de 3/4 po.
Ramenez la pression de votre réseau à 1 bar pour alimenter une installation goutte à goutte adaptée.
La forme du raccord dépend du tracé à réaliser et du nombre de conduites à relier. Dessinez simplement le parcours avant l’achat : cela permet de compter les changements de direction et les dérivations, tout en limitant les assemblages inutiles.
Le branchement d’un tuyau en polyéthylène à une vanne, un programmateur ou une autre conduite peut exiger un raccord combiné, par exemple compression d’un côté et filetage de l’autre. Faites correspondre chaque extrémité à la pièce qu’elle doit recevoir. Un filetage de même diamètre peut être incompatible si son profil ou sa norme diffère.
Avant de commander ou d’assembler, vérifiez la cohérence de l’ensemble, et pas seulement celle du raccord. Le tuyau, la bague, le joint, le corps du raccord et les accessoires en aval doivent être conçus pour fonctionner ensemble. Les notices du fabricant restent la référence pour la plage de diamètres, la pression, la température et les éventuelles restrictions d’usage.
Examinez aussi l’état de la conduite. Une extrémité écrasée, fendue, fortement rayée ou déformée peut compromettre l’étanchéité. Coupez la portion endommagée si la longueur disponible le permet, puis préparez une extrémité propre et régulière. Si la conduite est trop courte pour être engagée correctement, ne compensez pas en serrant davantage.
Pour les sorties filetées, distinguez la partie filetée de la liaison par compression. Le joint d’une extrémité compression ne se traite pas comme un assemblage fileté. N’ajoutez pas de ruban d’étanchéité sur une zone de compression, sauf indication explicite du fabricant. Sur un filetage, utilisez la méthode prescrite pour le type de raccord concerné.
Enfin, regardez où le raccord sera posé. Une pièce accessible facilite l’inspection et l’entretien ; une jonction enterrée doit être adaptée à la pose prévue et protégée contre les contraintes mécaniques. Prévoyez un accès raisonnable aux vannes et aux points de démontage, plutôt que de les enfouir sous des plantations ou un revêtement.
La procédure dépend du modèle : suivez toujours sa notice. Les étapes suivantes donnent un ordre de contrôle général, mais ne remplacent pas les consignes propres à la pièce.
Évitez de mettre le tuyau en tension pour aligner deux raccords. Un effort permanent sur le corps ou l’écrou peut solliciter l’assemblage. Ajustez plutôt le tracé, la longueur du tube ou la position des supports. Ne chauffez pas le PE pour faciliter l’emboîtement, sauf procédure expressément prévue par le fabricant.
Les erreurs les plus fréquentes viennent d’une dimension mal interprétée ou d’un branchement incomplet. Avant de valider votre choix, rassemblez les informations dans une petite fiche : diamètre extérieur et référence du tuyau, pression de service, forme recherchée, dimensions de chaque sortie et conditions de pose.
Pour préparer un réseau complet, répertoriez les jonctions et les changements de direction sur un plan, puis comparez les besoins aux dimensions des tuyaux et des accessoires. La rubrique tuyaux et goutteurs permet de repérer les conduites d’irrigation, tandis que le choix final du raccord doit rester fondé sur ses caractéristiques techniques et les indications de son fabricant.
Un assemblage fiable repose sur trois vérifications simples : la bonne dimension de tuyau, une pression compatible et une forme adaptée au branchement. Si l’une de ces données manque, identifiez‑la avant la pose plutôt que de compter sur un serrage plus fort ou un adaptateur improvisé.
Mesurez le diamètre extérieur du tuyau et comparez‑le à la dimension ou à la plage acceptée indiquée par le fabricant du raccord. Ne vous fiez pas uniquement au diamètre nominal ou au diamètre intérieur.
Non. Il doit être prévu pour le matériau et le diamètre extérieur de la conduite, et respecter les limites de pression et de température indiquées. Vérifiez aussi la référence et la notice des pièces.
En règle générale, la partie compression assure son étanchéité par son joint et sa conception, pas par un ruban posé sur le tuyau. Pour une sortie filetée, appliquez la méthode indiquée pour le filetage concerné.
Un té permet de diviser une conduite, à condition que chacune de ses sorties corresponde au diamètre du tuyau qui y sera raccordé. Pour des dimensions différentes, choisissez un té réducteur adapté aux deux diamètres.
Coupez l’arrivée d’eau et dépressurisez la ligne avant de contrôler le montage. Vérifiez que le tuyau est coupé droit, inséré à la profondeur prévue et que le joint et les pièces ne sont ni endommagés ni mal positionnés.
