Pour intervenir sur une partie du réseau sans arrêter les autres lignes, placez une vanne sur la branche qui alimente la zone à isoler. Le bon emplacement dépend du tracé, des raccords et de la facilité d’accès pour repérer et manœuvrer la vanne.

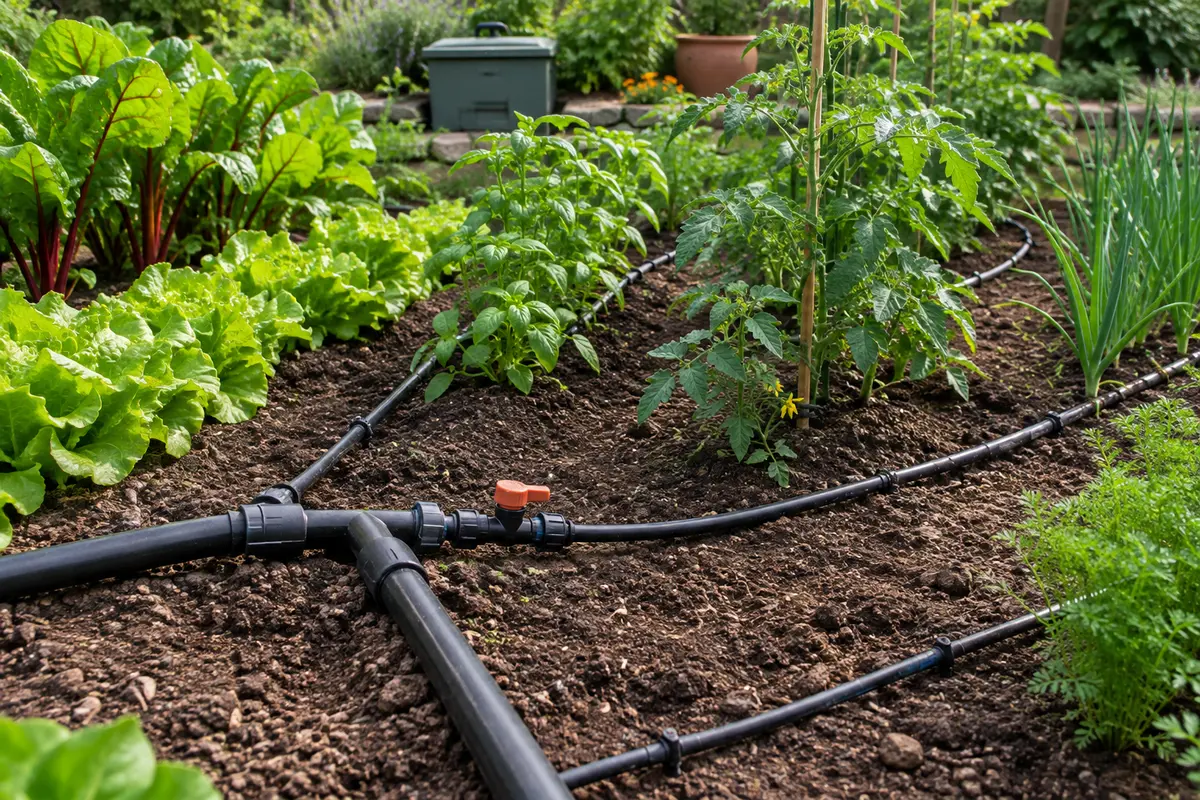

Pour isoler une zone sans couper l’arrosage du reste du jardin, installez une vanne sur la conduite qui alimente uniquement cette zone, après la dérivation depuis la conduite commune. Si la vanne est posée sur la conduite principale avant les départs, sa fermeture arrêtera aussi l’eau vers les autres secteurs situés en aval.
Le placement doit donc être pensé en même temps que le tracé du réseau. Une vanne de ligne d’irrigation bien positionnée est identifiable, accessible et compatible avec le diamètre ainsi qu’avec le type de tuyau. Elle sert à fermer une branche pour un réglage ou une intervention, mais ne remplace ni un programmateur ni une commande indépendante des zones.
Une vanne manuelle ouvre ou ferme le passage de l’eau dans la portion de tuyau où elle est installée. Pour isoler une zone d’irrigation, elle doit contrôler le débit vers cette zone sans se trouver sur le chemin commun aux autres départs. La disposition la plus lisible est souvent une conduite principale qui dessert plusieurs branches, chacune dotée de sa vanne à son entrée.
La vanne agit sur le passage de l’eau, pas sur la programmation. Si plusieurs lignes sont alimentées simultanément, fermer une branche peut modifier le débit disponible dans les autres, selon la conception du réseau et la capacité de l’alimentation. Si vous souhaitez que les zones s’arrosent à des moments distincts, il faut examiner la commande et la distribution, pas seulement ajouter des vannes manuelles.
Avant de choisir un emplacement, dessinez le réseau, même simplement. Repérez le robinet ou la source, le filtre et le régulateur s’il y en a, la conduite principale, les dérivations et les extrémités. Distinguez les zones par leur usage, par exemple le potager, les pots et la haie, ou par leur besoin d’arrosage. C’est une première étape pour organiser les zones d’un réseau goutte à goutte de façon compréhensible.
Une zone est ici l’ensemble des lignes que vous voulez pouvoir couper ensemble. Elle peut correspondre à une planche de culture, une rangée de végétaux ou un groupe de pots. Commencez par suivre physiquement les tuyaux, plutôt que de vous fier à leur apparence : deux lignes proches dans le jardin peuvent être alimentées par des branches différentes, tandis que plusieurs rangs peuvent dépendre du même départ.
Pour chaque zone, notez le point où elle se sépare du réseau, le type de conduite et les raccords présents. Vérifiez si la branche rejoint ensuite d’autres lignes, si elle se termine par un bouchon ou si elle comporte des goutteurs rapportés. Si vous envisagez une extension, prévoyez l’espace nécessaire à une dérivation et à la manœuvre de la vanne sans tendre ni plier les tuyaux.
Cette lecture évite une erreur fréquente : poser la vanne près de la plante ou de la ligne à réparer, alors que le bon point de coupure se trouve à l’origine de sa branche. Pour les réseaux construits en tuyau PE, vérifiez également le diamètre extérieur réel et le type de raccord nécessaire. Le diamètre annoncé doit correspondre au tuyau et à la vanne, pas seulement à une appellation générale. Vous pouvez revoir les critères de choix dans ce guide sur le diamètre d’un tuyau PE d’irrigation.
Une vanne doit pouvoir être repérée et tournée sans défaire une bordure, déplacer des pots ou piétiner une planche cultivée. Placez‑la près du départ de la zone, dans un endroit stable et dégagé, avec assez de place pour saisir sa poignée ou son levier. Évitez de la dissimuler sous un paillage épais, au milieu d’un massif dense ou derrière un équipement qui devra être déplacé à chaque intervention.
Un point visible n’est pas forcément un point bien exposé. Protégez la vanne et ses raccords contre les chocs liés aux outils, au passage et aux travaux de jardinage. Si le réseau est enterré ou recouvert, prévoyez un accès identifiable, par exemple un regard adapté à l’installation. Il doit permettre de repérer la vanne et de la manœuvrer sans tirer sur les conduites. Ne placez pas le mécanisme dans un endroit où l’eau stagne régulièrement.
Le choix dépend aussi de la conduite :
| Configuration | Emplacement à privilégier | Point de vigilance |
|---|---|---|
| Branche indépendante en tuyau PE | Juste après le raccord de dérivation, à l’entrée de la branche | Faire correspondre le diamètre et le type de raccordement |
| Petite ligne en microtube | Sur l’alimentation de la ligne à isoler, à un endroit accessible | Vérifier que la vanne est prévue pour le diamètre du microtube |
| Conduite principale desservant plusieurs zones | Sur chaque départ distinct, plutôt que sur la conduite commune | Une vanne commune coupe tous les départs situés après elle |
| Réseau enterré ou masqué | Dans un point d’accès repérable et protégé | Éviter l’enfouissement direct d’une vanne difficile à atteindre |
La position doit rester cohérente avec le sens de circulation indiqué sur le corps de la vanne, lorsqu’il existe. Gardez aussi un tronçon de conduite suffisant pour monter et démonter les raccords sans torsion. Une installation que vous pouvez inspecter facilement simplifie l’entretien d’une vanne de ligne et rend les manœuvres plus sûres.
Pour comparer les modèles, leurs raccordements et les dimensions disponibles, consultez la rubrique des vannes de ligne d’irrigation. Les équipements ne sont pas tous conçus pour les mêmes conduites : une vanne destinée à un tuyau de petit diamètre ne convient pas automatiquement à une ligne PE plus large.
La méthode précise dépend du modèle et de son système de raccordement. Avant d’installer une vanne sur une ligne d’arrosage, identifiez la conduite à interrompre et contrôlez la compatibilité des pièces. La vanne doit correspondre au diamètre du tuyau, à son matériau et au type de raccordement, qu’il s’agisse d’un montage en ligne ou d’un assemblage avec une dérivation.
Si le montage implique de créer un départ, vérifiez la compatibilité du té, de la vanne et du tuyau. La vanne doit contrôler le départ concerné, tandis que la conduite principale continue vers les autres branches. Pour un assemblage fileté, contrôlez la nature des filetages et le mode d’étanchéité prévu. Ne compensez pas une incompatibilité par un serrage excessif, qui peut déformer ou endommager les pièces.
Quand le réseau comporte un filtre ou un régulateur, conservez leur ordre et leur fonction conformément aux indications de l’installation. Une vanne de branche ne doit pas rendre ces équipements impossibles à nettoyer ou à contrôler. Pour des raccordements inhabituels, une alimentation à forte pression ou une installation reliée à un réseau domestique, demandez conseil à un professionnel si vous ne pouvez pas confirmer la compatibilité et les règles applicables.
Une sélection de tuyaux et goutteurs peut aider à vérifier que les conduites prévues correspondent bien à la structure de la branche. La vanne, le tuyau et les raccords doivent former un ensemble compatible, plutôt que d’être choisis séparément sur la seule base de leur apparence.
Fermez ou ajustez l’arrivée d’eau d’une ligne PE de 20 mm avec un robinet à serrage simple à poser.
Isolez une ligne d’arrosage en un geste et adaptez l’irrigation de vos plantations.
Une fois l’assemblage terminé, rétablissez l’eau progressivement et observez les raccords. Laissez la vanne ouverte pour vérifier que la zone reçoit l’eau, puis fermez‑la et contrôlez que le débit s’interrompt sur la branche concernée. Pendant ce test, vérifiez que les autres lignes continuent de fonctionner comme prévu. Si elles s’arrêtent aussi, la vanne est probablement placée sur une partie commune ou le réseau ne correspond pas au schéma établi.
Inspectez chaque raccord pendant que la conduite est alimentée, sans toucher aux parties mobiles de manière brusque. En cas de fuite, fermez l’arrivée en amont, relâchez la pression, puis contrôlez l’alignement et le montage du raccord. Ne cherchez pas à corriger une fuite en serrant fortement une pièce sous pression. Une fois l’étanchéité vérifiée, ouvrez et fermez la vanne plusieurs fois pour confirmer que la manœuvre est fluide et que son état est facile à reconnaître.
Si des particules ont pu entrer dans le tuyau pendant la découpe, rincez la branche avant de remettre en service les goutteurs sensibles au colmatage. Pour cela, suivez la configuration du réseau et ouvrez l’extrémité prévue pour le rinçage, si elle en comporte une. Refermez‑la ensuite soigneusement. Contrôlez enfin les lignes en aval : fermer puis rouvrir une vanne peut rendre visible un bouchon ou un raccord mal emboîté qui ne l’était pas auparavant.
Indiquez clairement quelle zone dépend de chaque vanne. Une étiquette durable, un repère sur le plan ou une note dans le carnet d’entretien évite de fermer la mauvaise branche. Précisez aussi le sens des positions ouvertes et fermées si la poignée ne le montre pas de manière évidente. Cette identification est particulièrement utile lorsque plusieurs vannes sont regroupées dans un regard.
Pour un réglage ou un nettoyage en aval, fermez la vanne de la branche concernée, puis vérifiez que le débit s’est bien interrompu. L’eau peut rester dans le tuyau après la fermeture ; prévoyez son écoulement avant de débrancher un élément. Si vous devez remplacer la vanne elle-même, celle‑ci ne peut pas isoler son propre raccordement : il faut fermer une autre vanne située en amont ou couper l’arrivée générale.
Inspectez périodiquement le corps de la vanne, sa poignée et les raccords. Recherchez les fuites, les fissures, les déformations, les traces de choc et les difficultés de manœuvre. Si une vanne force, n’insistez pas avec un outil qui pourrait casser le levier ou faire tourner la conduite. Arrêtez l’eau, vérifiez qu’aucune contrainte ne pèse sur le montage et suivez les instructions du fabricant pour le nettoyage ou le remplacement.
Avant une période de gel, tenez compte de la conception du réseau et des recommandations du fabricant. Une vanne exposée et une conduite contenant de l’eau peuvent être fragilisées par le gel. Si la vanne est enterrée ou située dans un regard, assurez-vous qu’elle reste accessible pour les opérations d’hivernage et qu’elle n’est pas noyée dans l’eau. La fréquence et la méthode de contrôle dépendent des matériaux, de l’exposition et de l’usage.
La première erreur consiste à confondre une vanne d’isolement avec une commande de zone. Une vanne manuelle ne déclenche pas l’arrosage à une heure donnée et ne gère pas automatiquement plusieurs secteurs. Si vous avez besoin d’une ouverture programmée et indépendante, examinez une solution de commande adaptée au réseau. La vanne manuelle peut toutefois rester utile pour l’entretien ou pour couper une branche ponctuellement.
Autre piège : placer la vanne trop loin de la dérivation. Une portion inutilement longue reste alors alimentée après fermeture, et le point de coupure devient moins intuitif. À l’inverse, évitez de la coller à un raccord sans espace de prise ou de démontage. Le bon emplacement est suffisamment proche de l’entrée de la zone pour qu’on comprenne immédiatement ce qu’elle commande, mais assez dégagé pour permettre une intervention.
En cas de baisse de débit, vérifiez d’abord que les vannes des branches concernées sont complètement ouvertes, puis examinez les raccords, le filtre et les lignes. Une vanne à moitié fermée peut réduire l’alimentation sans isoler franchement la zone. Si le problème persiste, comparez le comportement des lignes et recherchez un colmatage ou une fuite avant de modifier les réglages de pression. Une installation lisible et un plan à jour permettent alors de localiser plus rapidement la partie à contrôler.
En résumé, placez la vanne à l’entrée de la branche que vous voulez isoler, choisissez un raccordement compatible et gardez le mécanisme visible et accessible. Testez ensuite la fermeture sur la zone visée et confirmez que les autres départs restent alimentés. Cette méthode permet de régler ou d’entretenir une partie du goutte‑à‑goutte sans confondre isolement manuel et commande automatique.
Placez‑la sur la branche qui alimente cette zone, juste après sa séparation de la conduite principale. Si elle est installée avant plusieurs départs, sa fermeture coupera tous les secteurs situés en aval.
Non. Elle ouvre ou ferme manuellement le passage de l’eau, mais ne commande pas l’heure d’arrosage. Pour gérer automatiquement des secteurs indépendants, il faut une commande adaptée au réseau.
Vérifiez le diamètre réel du tuyau, son matériau et le type de raccordement prévu par la vanne. Suivez les indications du fabricant et ne forcez pas un raccord qui ne correspond pas.
Il faut interrompre l’eau en amont de la vanne à remplacer, car celle‑ci ne peut pas isoler ses propres raccords. Une autre vanne placée plus haut sur le réseau peut éviter de fermer l’arrivée générale, si elle existe et fonctionne.
Rétablissez l’eau et observez le réseau vanne ouverte puis fermée. La branche ciblée doit s’arrêter, tandis que les autres départs doivent continuer à fonctionner ; si ce n’est pas le cas, vérifiez le tracé et la position de la vanne.
