Une électrovanne se choisit en fonction de la commande qui l’actionne, du débit à laisser passer et des raccordements du réseau. Avant l’achat, recensez les zones à arroser et vérifiez les caractéristiques hydrauliques de chacune.
Pour choisir une électrovanne d’irrigation adaptée, vérifiez d’abord si votre programmateur est compatible avec son alimentation, puis comparez le débit et la pression requis avec ceux de la zone à alimenter. Le diamètre des conduites d’irrigation et le nombre de zones du réseau déterminent ensuite les raccords, le calibre de la vanne et le nombre de sorties de commande nécessaires.
Préparez un plan simple avant l’achat : arrivée d’eau, conduites principales, branches, besoins des plantations et emplacement des vannes. Cette vérification évite notamment de choisir une vanne qui se raccorde aux tuyaux, mais ne peut pas fonctionner correctement avec le débit disponible ou le programmateur.
Une électrovanne est une vanne actionnée par un signal électrique. Elle ouvre ou ferme le passage de l’eau sur une branche du réseau, selon les ordres d’un programmateur compatible. Elle permet donc d’automatiser l’arrosage d’une zone, mais ne règle pas à elle seule la durée d’arrosage, la pression ni le débit des goutteurs.
Dans une installation à plusieurs zones, on associe généralement une électrovanne à chaque branche commandée séparément. Le programmateur active les vannes suivant son programme, souvent l’une après l’autre. Le nombre de vannes à prévoir dépend donc du nombre de zones que vous voulez piloter indépendamment, et non du nombre de plantes ou de lignes de goutte‑à‑goutte prises isolément.
Une zone peut regrouper plusieurs lignes si elles ont des besoins et des caractéristiques compatibles. À l’inverse, il peut être utile de séparer les plantations en plusieurs zones si les débits nécessaires, les pressions de fonctionnement ou les durées d’arrosage diffèrent. Un potager en plein soleil et une haie ne réclament pas nécessairement le même réglage, même s’ils sont proches.
Cette première répartition sert de base au nombre de zones d’un réseau d’arrosage. Elle permet également de savoir combien de sorties le programmateur doit pouvoir piloter. Pour comparer les solutions de commande, consultez notre guide sur la différence entre programmateur sur robinet et commande d’électrovanne.
Le choix d’une électrovanne selon la commande commence par l’identification de la tension et du type de signal délivré par votre programmateur. Une vanne conçue pour une alimentation ne se remplace pas automatiquement par un modèle prévu pour une autre. Vérifiez les informations de la notice du programmateur et celles de la fiche technique de la vanne avant de les associer.
De nombreuses installations fixes utilisent des électrovannes en 24 V alternatif, commandées par un programmateur raccordé par câble. Il faut vérifier que le programmateur possède assez de sorties et qu’il est prévu pour ce type de vanne. Les conducteurs et les connecteurs doivent être adaptés à une utilisation extérieure et protégés contre l’humidité dans un boîtier approprié.
Le transformateur du programmateur fournit une basse tension de commande. Ne raccordez pas une électrovanne directement au secteur et ne modifiez pas un branchement électrique sans compétence adaptée. Si l’installation implique une alimentation secteur ou si vous avez un doute sur le câblage, faites appel à un professionnel.
Certains systèmes sur pile utilisent une électrovanne à solénoïde à impulsion, parfois appelée vanne à verrouillage. Elle s’ouvre ou se ferme à la réception d’une impulsion électrique, ce qui permet au programmateur d’économiser l’énergie entre les ordres. Ce fonctionnement n’est pas interchangeable avec celui d’une vanne standard en 24 V alternatif : le programmateur doit être conçu pour piloter ce type de solénoïde.
Certains modèles réunissent une vanne et une commande programmable dans un même équipement. Ils peuvent convenir à une installation limitée ou à une zone isolée, sous réserve de vérifier l’alimentation, la programmation possible et les conditions de pose. Pour plusieurs zones, une commande centralisée avec des sorties séparées est souvent plus simple à organiser et à faire évoluer.
Avant de retenir un modèle, vérifiez donc la tension, le type de solénoïde, le nombre de sorties utilisables et la possibilité de faire fonctionner les zones simultanément ou successivement. Le fonctionnement souhaité doit correspondre aux capacités réelles du programmateur, et pas seulement au nombre de vannes raccordées.
Programmez vos cycles d’arrosage depuis votre smartphone, sans raccordement électrique et jusqu’à 10 m.
Automatisez l’ouverture d’une zone d’arrosage et gardez une commande manuelle pratique pour les essais.
Le calibre d’une électrovanne ne se choisit pas uniquement en fonction du diamètre du tuyau. La vanne doit laisser passer le débit demandé par la zone, sans provoquer une perte de pression excessive. Consultez sa plage de débit et de pression dans la documentation technique, puis comparez ces données avec celles de votre réseau. Une vanne trop petite peut limiter le débit ; un modèle plus gros n’améliore pas automatiquement une alimentation insuffisante.
Pour estimer le débit d’une zone goutte à goutte, additionnez les débits nominaux des goutteurs ou des lignes qui fonctionnent en même temps. Si les valeurs sont indiquées par goutteur, multipliez le débit unitaire par le nombre de goutteurs concernés. Pour une ligne intégrée, utilisez le débit indiqué par le fabricant rapporté à la longueur concernée. Cette estimation ne remplace pas la vérification de la pression disponible lorsque l’eau circule.
La pression statique, mesurée lorsque l’eau ne coule pas, ne suffit pas à caractériser le fonctionnement. Il faut aussi tenir compte de la pression dynamique, c’est‑à‑dire celle qui reste disponible pendant l’arrosage, ainsi que des pertes dans les conduites, le filtre, les raccords et la vanne. Si le débit de la source est incertain, faites une mesure représentative ou demandez conseil à un professionnel.
Le diamètre de raccordement de la vanne doit correspondre à la façon dont elle sera intégrée au réseau. Les indications de filetage et les dimensions des tuyaux PE ne désignent pas toujours la même mesure : le diamètre d’un tuyau PE est généralement donné en diamètre extérieur, tandis que le raccord de la vanne peut être décrit par son filetage nominal. Il faut alors choisir un adaptateur compatible, et non se fier uniquement à une valeur numérique semblable.
| Élément à vérifier | Information à relever | Pourquoi c’est utile |
|---|---|---|
| Commande | Tension, type de solénoïde et sorties disponibles | Évite une incompatibilité électrique ou de programmation. |
| Débit de la zone | Somme des débits des lignes et des goutteurs actifs | Aide à vérifier que la vanne peut alimenter la branche. |
| Pression | Pression de fonctionnement et plage admise par la vanne | Permet de repérer un risque de débit insuffisant ou de pression excessive. |
| Raccordement | Filetage de la vanne, diamètre extérieur du PE et adaptateurs | Assure une liaison mécanique compatible et étanche. |
| Conditions de pose | Sens de circulation, position autorisée et protection | Respecte les consignes du fabricant et facilite l’entretien. |
Pour vérifier la conduite principale et les branches, reportez-vous à notre guide sur le choix du diamètre d’un tuyau PE selon le réseau. Notez séparément le diamètre de chaque tronçon : une conduite principale plus large peut alimenter plusieurs branches de diamètre inférieur, à condition que le débit et les pertes de charge restent compatibles.
Une conduite souple de 25 m pour créer la ligne principale de votre réseau goutte à goutte.
Composez un arrosage adapté à vos plantations grâce à cette couronne de tuyau non percé de 100 m.
Pour établir le nombre de zones, partez des besoins d’arrosage et de la capacité de l’arrivée d’eau. Tracez les secteurs qui doivent fonctionner séparément, puis calculez le débit nécessaire à chacun. Si plusieurs secteurs sont prévus pour fonctionner en même temps, additionnez leurs débits et vérifiez que la source, la conduite principale et le programmateur peuvent suivre cette demande.
Dans bien des systèmes, l’arrosage séquentiel simplifie le dimensionnement : une seule électrovanne s’ouvre à la fois. Chaque branche est alors calculée pour son propre débit, sans cumuler les besoins de toutes les zones. Vérifiez toutefois que le programmateur est bien configuré pour ce mode et que le nombre de sorties correspond au nombre de vannes à commander.
Ne créez pas davantage de zones que nécessaire : chaque branche ajoute des raccords et demande un réglage. Mais ne regroupez pas non plus des lignes qui réclament des pressions ou des durées incompatibles. Des goutteurs, des micro-asperseurs et des lignes intégrées peuvent demander des conditions différentes. Un filtre protège les éléments sensibles contre les particules ; un régulateur peut être nécessaire pour adapter la pression à une branche. Le choix de ces accessoires dépend de l’eau et des équipements installés.

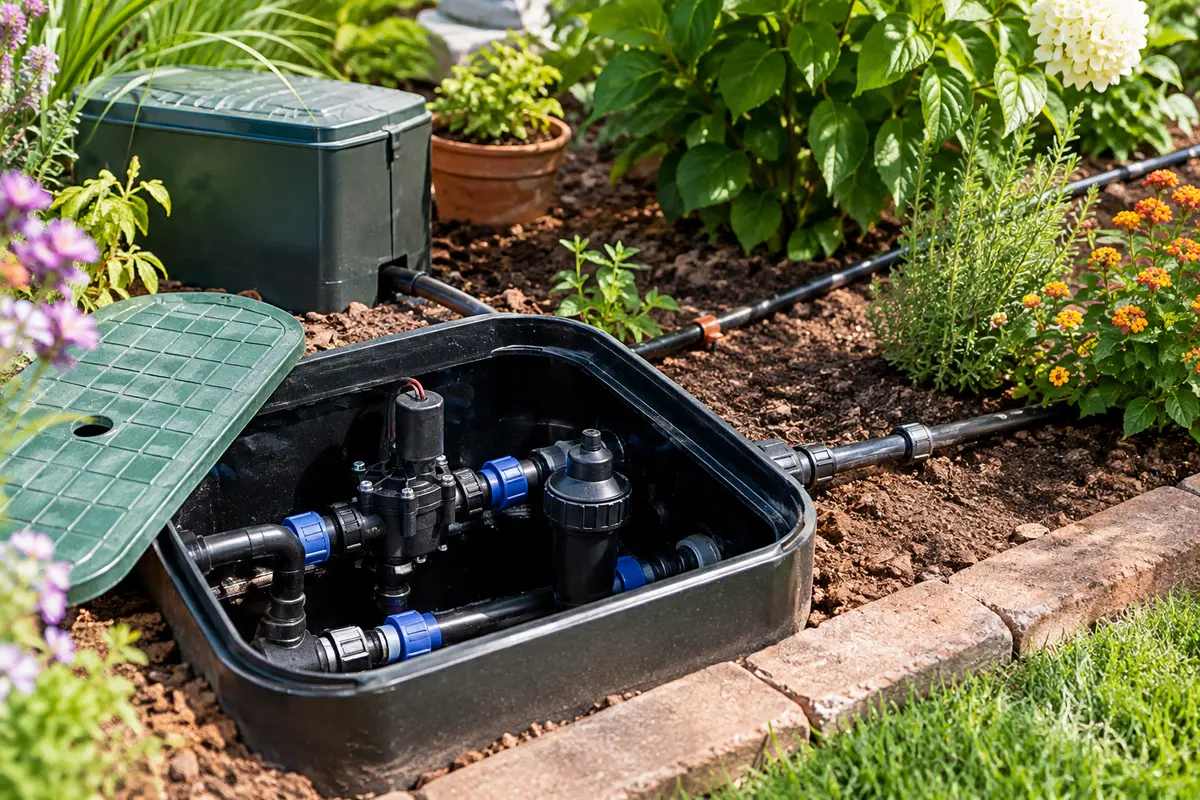

Avant d’installer une électrovanne sur un réseau goutte à goutte, définissez son emplacement et préparez les raccords. La vanne se place sur la branche qu’elle doit commander, en tenant compte du sens de circulation indiqué par une flèche ou par la notice. Laissez un accès au solénoïde, aux connexions et au dispositif de commande manuelle s’il existe. Une boîte de vanne facilite l’accès et protège l’ensemble des salissures, sans remplacer les protections électriques adaptées.
Vérifiez aussi l’ordre des composants. Un filtre placé en amont des électrovannes peut limiter l’entrée de particules dans les mécanismes, mais son entretien doit rester accessible. Si plusieurs branches demandent des pressions différentes, il peut être pertinent de prévoir un régulateur sur la branche concernée, souvent en aval de sa vanne. Suivez les instructions des fabricants pour le sens de montage et la plage de pression de chaque élément.
Les raccords doivent être compatibles à la fois avec le filetage de la vanne et avec le tuyau choisi. Utilisez les joints prévus pour le montage ; ne forcez pas un raccord qui engage de travers et ne comptez pas sur un serrage excessif pour compenser une mauvaise compatibilité. Sur une conduite en PE, contrôlez le diamètre extérieur et le type de raccord, puis fixez la conduite sans la mettre en tension.
Si l’installation est raccordée à un réseau d’eau potable, vérifiez les règles applicables à la protection contre les retours d’eau. En cas de doute sur le raccordement ou sur la conformité de l’installation, demandez conseil à un professionnel. Pour les accessoires de filtration, notre guide aide à choisir un filtre selon la qualité de l’eau.
Filtrez l’eau avant les goutteurs avec un élément à anneaux 120 mesh, conçu pour un entretien accessible.
Une maille inox fine protège les goutteurs des particules, avec un accès simple pour le nettoyage.
Une fois la pose terminée, testez chaque zone séparément avant de lancer un programme complet. Ouvrez l’arrivée d’eau, vérifiez les raccords et commandez l’ouverture de chaque vanne depuis le programmateur. Contrôlez que l’eau circule dans la bonne branche, que les lignes goutte à goutte débitent et qu’aucune fuite n’apparaît autour des raccords ou du corps de vanne.
Si une vanne ne s’ouvre pas, procédez par vérifications simples : alimentation et état des piles, compatibilité de la commande, câblage, connexion au solénoïde, position manuelle éventuelle et pression d’eau. Coupez l’alimentation électrique avant d’intervenir sur les connexions. Si la vanne reste fermée ou fuit malgré ces contrôles, consultez la notice ou faites diagnostiquer l’installation plutôt que de démonter au hasard.
Si le débit paraît faible, recherchez aussi un filtre encrassé, une conduite pincée, un raccord mal monté ou une alimentation insuffisante. Un défaut hydraulique ne se corrige pas nécessairement en changeant l’électrovanne. Comparez les conditions réelles aux limites annoncées pour la vanne et les goutteurs.
À l’entretien, nettoyez le filtre selon les besoins, surveillez les fuites et testez périodiquement les commandes. Avant l’hiver, les précautions dépendent de l’exposition au gel et du type de réseau : mettez hors service et vidangez les parties exposées selon les recommandations des fabricants. Une vanne, un filtre ou un régulateur qui retient de l’eau peut être endommagé par le gel.
Le bon choix repose sur un ensemble de caractéristiques, et non sur une seule dimension. Une électrovanne avec un raccord adapté peut être incompatible avec le programmateur ; une vanne compatible avec la commande peut être mal dimensionnée pour le débit ; un raccord qui semble proche du bon diamètre peut ne pas correspondre au filetage ou au tuyau PE. Vérifiez ces points ensemble, sur les notices et les données techniques.
Avant de commander, reprenez cette liste de contrôle :
En préparant ces données avant l’achat, vous pourrez choisir une électrovanne cohérente avec la commande et le réseau, puis installer chaque zone sans multiplier les adaptations improvisées. Si les données de débit ou de pression ne sont pas disponibles, faites‑les vérifier avant de figer le dimensionnement.
En règle générale, chaque zone que vous souhaitez commander indépendamment a sa propre électrovanne. Plusieurs lignes peuvent partager une vanne si elles fonctionnent ensemble et ont des besoins compatibles. Le programmateur doit disposer d’assez de sorties pour piloter les vannes prévues.
Comparez son débit et sa plage de pression aux besoins de la zone, puis vérifiez le filetage de la vanne et les dimensions réelles des conduites. Le diamètre du raccord fileté et le diamètre extérieur d’un tuyau PE ne sont pas nécessairement exprimés de la même façon. Un adaptateur approprié peut être nécessaire.
Pas automatiquement. Un programmateur sur pile peut être conçu pour une vanne à impulsion en courant continu, tandis qu’une électrovanne 24 V alternatif demande une commande compatible. Vérifiez le type de sortie et les recommandations des fabricants avant le raccordement.
La vanne se place sur la branche qu’elle doit commander, mais le montage doit aussi tenir compte du filtre, du régulateur de pression et des raccords nécessaires. Leur ordre dépend des équipements et de leurs notices. Prévoyez un accès suffisant pour entretenir le filtre et contrôler la vanne.
Vérifiez d’abord la compatibilité et l’alimentation de la commande, les piles ou le câblage, puis la pression d’eau et les éventuelles positions manuelles. Une obstruction ou un défaut de montage peut aussi empêcher le fonctionnement. Coupez l’alimentation avant d’intervenir sur les connexions et consultez la notice si le problème persiste.
